DS3988

8通道冷阴极荧光灯控制器

数据手册 (Rev. 0)

Viewing:

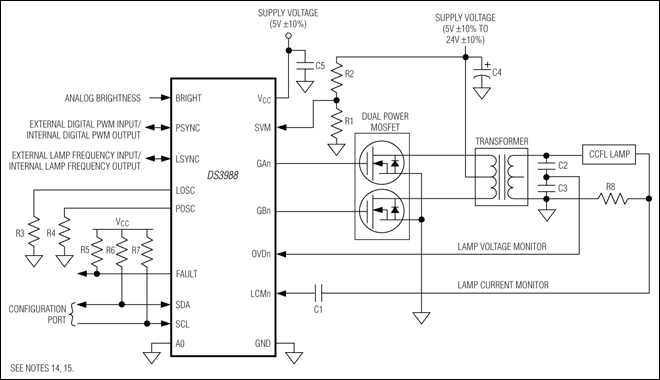

产品详情

用于LCD TV和PC监视器背光的高密度CCFL控制器
可方便级联，以支持8个以上的灯
外部元件最少
模拟亮度控制
逐通道灯控确保各灯亮度相同，并使灯的寿命最大化
栅极驱动器错相，使直流电源浪涌电流减至最小
逐通道灯故障监视，监视灯的开路、过流、启辉失败及过压故障
精确(±5%)、独立的片上振荡器提供逆变器频率(40kHz至80kHz)和DPWM突发式调光频率(22.5Hz至440Hz)
逆变器和DPWM频率可与外部信号源同步
<10%至100%调光范围
可编程软启动降低变压器音频噪声
通过I²C兼容的串行接口和片上非易失(NV)存储器实现器件的用户化
8字节NV用户存储器保存序列号和日期码
4.5V至5.5V单电源工作
-40°C至+85°C温度范围
48引脚TQFP (7mm x 7mm)封装

参考资料

数据手册 1

DS3988: 8-Channel Cold-Cathode Fluorescent Lamp Controller Data Sheet (Rev.0) 02/27/2006

可靠性数据 1

DS3988 Reliability Data 01/12/2023

设计笔记 6

CCFL推挽式缓冲电路 11/15/2006

CCFL特性 10/26/2005

确定DS3xxx CCFL控制器的LCM和OVD门限 08/15/2010

增强DS39x系列CCFL控制器的栅极驱动能力 07/21/2008

用DS39xx CCFL控制器实现模拟调光 05/20/2008

Staggering the Burst Dimmer on CCFL Displays 09/19/2005

这是最新版本的数据手册
