DS2714

4节散装NiMH电池充电器

快速为1节至4节原NiMH电池充电，对充电过程进行监测以避免充电错误，并可检测出不适当的电池，如碱性原电池

数据手册 (Rev. 0)
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 对1至4节NiMH电池充电
  • 检测，并避免对碱性电池充电
  • 对深度放电的电池进行预充电
  • 对NiMH快速充电时，-ΔV终止检测灵敏度为2mV (典型值)
  • 监控电压、温度和时间，可作为辅助的终止方式以保证安全
  • 使用恒流源作为充电电源
  • 驱动PNP型调整元件
  • 与集成型原边PWM控制器兼容
  • 20引脚TSSOP封装
DS2714
4节散装NiMH电池充电器

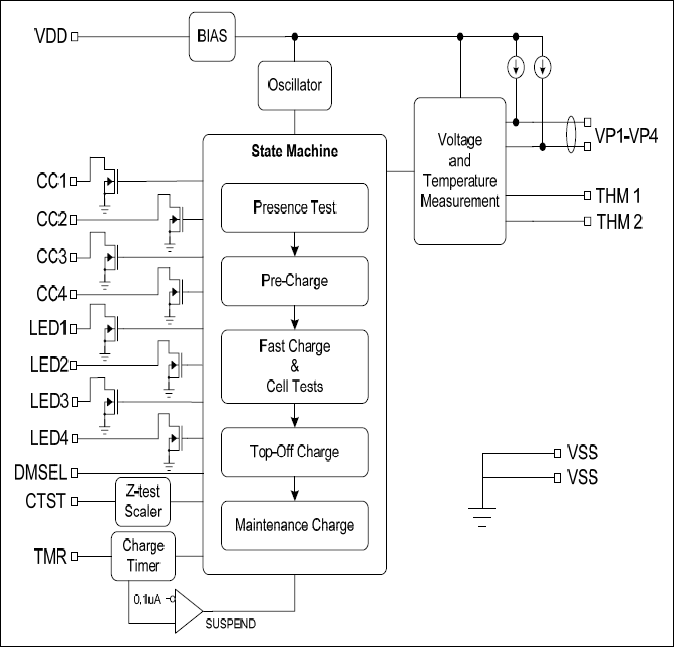

DS2714：原理框图
