DS1806
推荐新设计使用数字六通道电位器
- 产品模型
- 5
Viewing:
产品详情
- 六个数控64位电位器
- 三线式串行接口
- 菊花链功能
- 工作范围：
- 2.7V至5.5V
- −40°C至+85°C

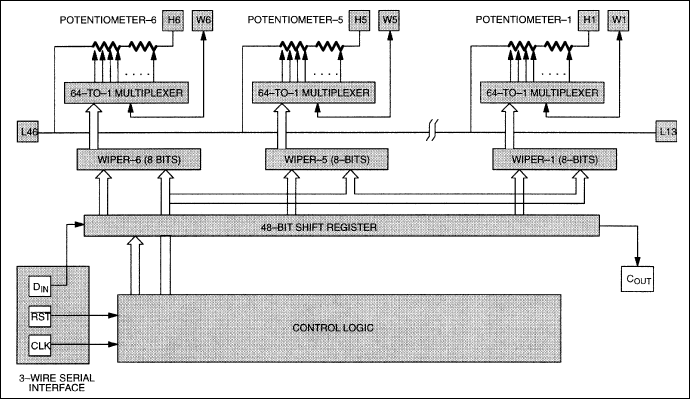

DS1806是一款六通道数控固态线性电位器。每个电位器由63个相等的位置组成，通过3线串行接口进行设置和控制。DS1806可以采用菊花链方式连接，支持通过单个处理器控制多个器件。
在任何需要使用单个处理器进行多参数调整的应用中，都可以用一个DS1806替代多个机械电位器。作为数字电路，其功耗极低，同时在自动处理器的灵活控制下提供数字精度和可靠性。
参考资料
数据手册 2
可靠性数据 1
技术文章 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| DS1806-010+ | Plastic Dual-In-Line, Narrow (0.3in) | ||
| DS1806E-050+ | Thin Shrink Small-Outline Package | ||
| DS1806E-050+T&R | Thin Shrink Small-Outline Package | ||
| DS1806E-100+ | Thin Shrink Small-Outline Package | ||
| DS1806S-010+ | Small-Outline IC, Wide (0.3in) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
12月 11, 2018 - 1754N ASSEMBLY |
||
| DS1806E-050+ | 量产 | |
| DS1806E-050+T&R | 量产 | |
| DS1806E-100+ | 量产 | |
|
12月 8, 2016 - 1613_ERRATA ASSEMBLY |
||
| DS1806E-050+T&R | 量产 | |
这是最新版本的数据手册
