DS1803
量产可编址、双路数字电位器
- 产品模型
- 15
Viewing:
产品详情
- 3V或5V电源
- 超低功耗
- 两个数控256位电位计
- 14引脚TSSOP（173 mil和16 mil）封装可用于表面贴装应用
- 可使用3个地址进行寻址
- 2线串行接口
- 工作温度范围：
- 工业：−40°C至+85°C
- 标准电阻值：\x02
- DS1803-010 10kΩ
- DS1803-050 50kΩ
- DS1803-100 100kΩ

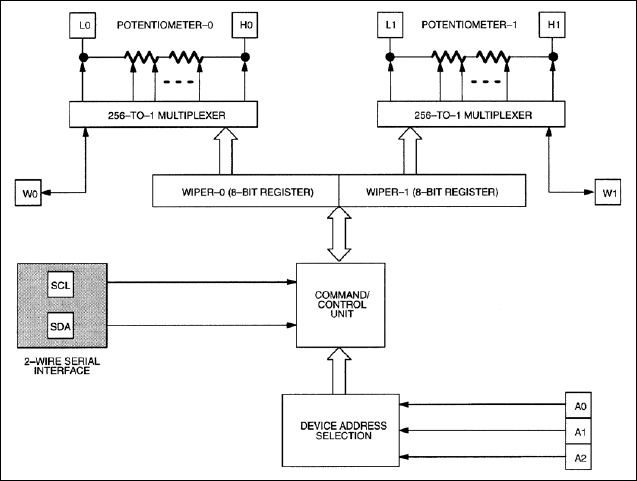

DS1803可寻址双数字电位计具有两个独立控制的256位电位计。器件控制通过2线串行接口实现。三个地址引脚支持多达8个DS1803共享同一个2线接口。可以写入或读取每个电位计的确切游标位置。DS1803采用16引脚DIP、16引脚SO和14引脚TSSOP封装。该器件提供三种标准电阻值：10kΩ、50kΩ和100kΩ，在工业温度范围内符合规格。
参考资料
数据手册 2
可靠性数据 1
应用笔记 2
设计笔记 2
技术文章 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| DS18030-010+ | Plastic Dual-In-Line, Narrow (0.3in) | ||
| DS18030-050+ | Plastic Dual-In-Line, Narrow (0.3in) | ||
| DS18030-100+ | Plastic Dual-In-Line, Narrow (0.3in) | ||
| DS1803E-010+ | Thin Shrink Small-Outline Package | ||
| DS1803E-010+T&R | Thin Shrink Small-Outline Package | ||
| DS1803E-050+ | Thin Shrink Small-Outline Package | ||
| DS1803E-100+ | Thin Shrink Small-Outline Package | ||
| DS1803E-100+T&R | Thin Shrink Small-Outline Package | ||
| DS1803E-50+T&R | Thin Shrink Small-Outline Package | ||
| DS1803Z-010+ | Small-Outline IC, Narrow (0.15in) | ||
| DS1803Z-010+T&R | Small-Outline IC, Narrow (0.15in) | ||
| DS1803Z-050+ | Small-Outline IC, Narrow (0.15in) | ||
| DS1803Z-050+T&R | Small-Outline IC, Narrow (0.15in) | ||
| DS1803Z-100+ | Small-Outline IC, Narrow (0.15in) | ||
| DS1803Z-100+T&R | Small-Outline IC, Narrow (0.15in) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
12月 11, 2018 - 1754N ASSEMBLY |
||
| DS1803E-010+ | 量产 | |
| DS1803E-010+T&R | 量产 | |
| DS1803E-050+ | 量产 | |
| DS1803E-50+T&R | 量产 | |
|
8月 18, 2021 - 1702RA ASSEMBLY |
||
| DS1803Z-010+ | 量产 | |
|
8月 18, 2021 - 1702RN ASSEMBLY |
||
| DS1803Z-050+ | 量产 | |
| DS1803Z-100+ | 量产 | |
|
5月 22, 2018 - 1702N ASSEMBLY |
||
| DS1803Z-050+ | 量产 | |
| DS1803Z-050+T&R | 量产 | |
| DS1803Z-100+ | 量产 | |
| DS1803Z-100+T&R | 量产 | |
