ADG749
量产CMOS 1.8 V至5.5 V、2.5 Ω 2:1多路复用器/单刀双掷开关,采用SC70封装
- 产品模型
- 2
产品详情
- 单电源:1.8 V至5.5 V
- 导通电阻:5Ω(典型值)
- 导通电阻平坦度:0.75 Ω(典型值)
- 汽车应用温度范围:
−40°C至+125°C - -3 dB带宽:> 200 MHz
- 轨到轨工作
- 小型6引脚SC70封装
- 快速开关时间
接通时间tON = 12 ns
断开时间tOFF = 6 ns - 典型功耗:<0.01 μW
- TTL/CMOS兼容型

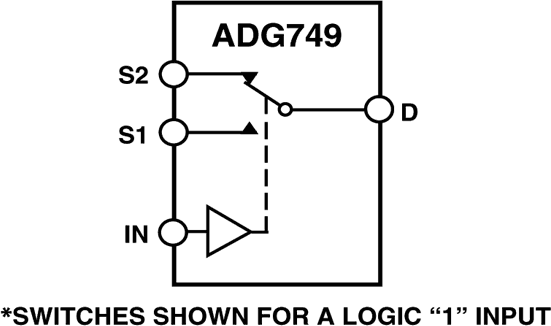

ADG749是一款单芯片CMOS单刀双掷(SPDT)开关。它采用亚微米工艺设计,具有低功耗、高开关速度、低导通电阻和低泄漏电流特性,
ADG749可以采用1.8 V至5.5 V单电源供电,非常适合用在电池供电仪表中,以及配合Analog Devices, Inc.(简称ADI)的新一代DAC和ADC使用。
接通时,ADG749的各开关在两个方向的导电性能相同。该器件为先开后合式开关。
由于采用先进的亚微米工艺,−3 dB带宽可以达到200 MHz以上。
ADG749采用6引脚SC70封装。
-
产品聚焦
- 1.8 V至5.5 V单电源供电。ADG749具有高性能、低导通电阻和快速开关时间,在 3 V和5 V供电时保证额定性能。.
- 压为1.8 V时,整个温度范围内RON典型值为40 Ω。
- 汽车应用温度范围:−40°C至+125°C。
- 导通电阻平坦度(RFLAT(ON)) :0.75 Ω(典型值).
- −3 dB带宽大于200 MHz。
- 低功耗,CMOS结构可确保功耗较低。
- . 快速接通时间 tON/断开时间tOFF.
- 小型6引脚SC70封装。
-
应用
- 电池供电系统
- 通信系统
- 采样保持系统
- 音频信号路由
- 视频开关
- 机械式舌簧继电器的替代产品
参考资料
数据手册 1
用户手册 1
应用笔记 2
技术文章 3
产品选型指南 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
ADG749BKSZ-REEL | 6-Lead SC70 | ||
ADG749BKSZ-REEL7 | 6-Lead SC70 |
