ADG621
量产CMOS ±5 V/+5 V、4 Ω双通道单刀单掷开关
- 产品模型
- 2
产品详情
- 导通电阻:5.5 Ω(最大值)
- 导通电阻平坦度:0.9 Ω(最大值)
- 2.7 V至5.5 V单电源供电
- ±2.7 V至±5.5 V双电源供电
- 轨到轨工作
- 10引脚MSOP封装
- 典型功耗:<0.01 μW
- TTL/CMOS兼容型输入
ADG621/ADG622/ADG623均为单芯片CMOS单刀单掷(SPST)开关。接通时,ADG621/ADG622/ADG623的各开关在两个方向的导电性能相同。

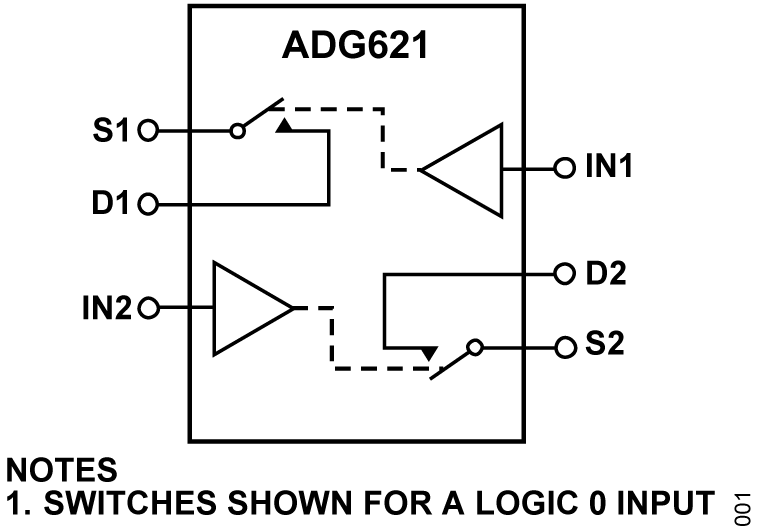

ADG621/ADG622/ADG623均内置两个独立开关。ADG621与ADG622的区别仅在于:前者的两个开关为常开式,后者的两个开关为常闭式。ADG623的开关1为常开式,开关2为常闭式。ADG623为先开后合式开关。
ADG621/ADG622/ADG623具有4 Ω的低导通电阻,通道间导通电阻匹配为0.25 Ω。此外还具有低功耗和高开关速度特性。ADG621/ADG622/ADG623均采用10引脚MSOP封装。
产品特色
- 低导通电阻(RON):4 Ω(典型值)
- ±2.7 V至±5.5 V双电源或+2.7 V至+5.5 V单电源。
- 低功耗,CMOS结构可确保功耗较低。
- 10引脚小型MSOP封装。
应用
参考资料
数据手册 1
用户手册 1
技术文章 3
产品选型指南 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
ADG621BRMZ | 10-Lead MSOP | ||
ADG621BRMZ-REEL | 10-Lead MSOP |
产品型号 | 产品生命周期 | PCN |
---|---|---|
5月 15, 2012 - 10_0006 Halogen Free Material Change for mini SOIC Products |
||
ADG621BRMZ | 量产 | |
ADG621BRMZ-REEL | 量产 | |
2月 13, 2012 - 11_0280 ADG621 Metal Mask Change |
||
ADG621BRMZ | 量产 | |
ADG621BRMZ-REEL | 量产 | |
2月 3, 2009 - 08_0001 Qualification of 8" 3um BiCMOS wafer fab process at Analog Devices, Limerick, Ireland. |
||
ADG621BRMZ | 量产 | |
ADG621BRMZ-REEL | 量产 |
这是最新版本的数据手册
工具及仿真模型
LTspice 1
LTspice中提供以下器件型号:
- ADG621
SPICE 模型 1
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。
