ADG1633

量产

4.5 Ω导通电阻、三通道/四通道单刀双掷 ±5 V/+12 V/+5 V/+3.3 V开关

数据手册 (Rev. B) 产品选型表
产品模型
3
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 导通电阻：4.5 Ω（典型值）
  • 导通电阻平坦度：1 Ω
  • 连续电流最高达206 mA
  • ±3.3 V至±8 V双电源供电
  • 3.3 V 至16 V单电源供电
  • 无需VL 电源
  • 3 V 逻辑兼容输入
  • 轨到轨工作
  • ADG1633: 16引脚TSSOP封装和16引脚、3 mm × 3 mm LFCSP封装
  • ADG1634: 20引脚TSSOP封装和20引脚、4 mm × 4 mm LFCSP封装
ADG1633
4.5 Ω导通电阻、三通道/四通道单刀双掷 ±5 V/+12 V/+5 V/+3.3 V开关

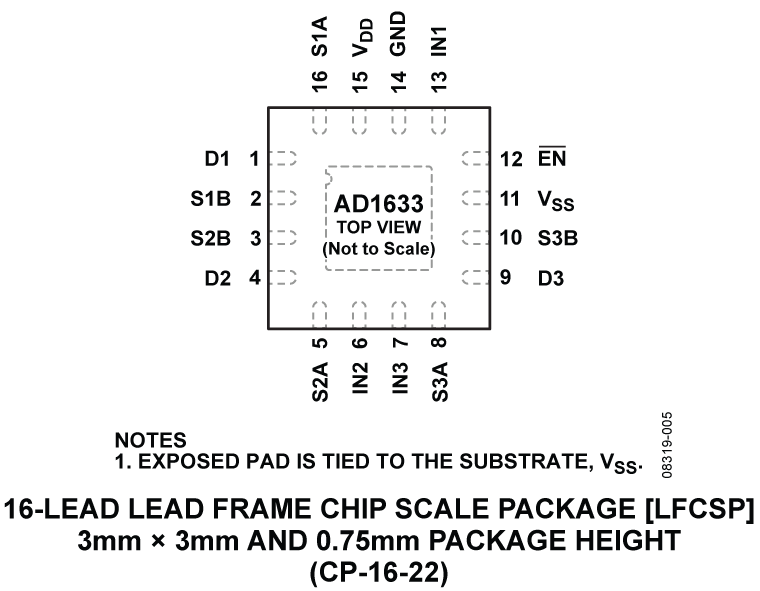

ADG1633 Functional Block Diagram ADG1633 Pin Configuration ADG1633 Pin Configuration
