AD9576
推荐新设计使用双通道PLL、异步时钟发生器
- 产品模型
- 2
产品详情
- 单通道、低相位噪声、完全集成的VCO/小数N分频PLL内核
- VCO范围:2375 MHz至2725 MHz
- 集成环路滤波器(需要单个外部电容)
- 2路差分、XTAL或单端参考输入
- 参考监控功能
- 自动冗余XTAL切换
- 最小瞬态、平滑切换
- 典型RMS抖动
- <0.3 ps(12 kHz至20 MHz,整数N分频转换)
- <0.5 ps(12 kHz至20 MHz,小数N分频转换)
- 输入频率
- 8 kHz、1.544 MHz、2.048 MHz和10 MHz至325 MHz
- 通过引脚短接实现预设频率转换(PPRx)
- 采用25 MHz输入参考
- 24.576 MHz、25 MHz、33.33 MHz、50 MHz、70.656 MHz、100 MHz、125 MHz、148.5 MHz、156.25 MHz、161.1328 MHz、312.5 MHz、322.2656 MHz、625 MHz或644.5313 MHz
- 采用19.44 MHz输入参考
- 50 MHz、100 MHz、125 MHz、156.25 MHz、161.1328 MHz或644.5313 MHz
- 采用30.72 MHz输入参考
- 25 MHz、50 MHz、100 MHz、125 MHz或156.25 MHz
- 采用25 MHz输入参考
- 单通道、完全集成的通用型VCO/整数N分频PLL内核
- VCO范围:750 MHz至825 MHz
- 集成环路滤波器
- 独立重复参考输入或采用小数N分频PLL有效参考输入工作
- 输入频率:25 MHz
- 通过引脚短接实现预设频率转换(PPRx)
- 25 MHz、33.33 MHz、50 MHz、66.67 MHz、100 MHz、133.33 MHz、200 MHz或400 MHz
- 多达3路基准时钟输出
- 11对可配置差分输出
- 输出驱动格式
- 3路输出:HSTL、LVDS、HCSL、1.8 V CMOS、2.5 V/3.3 V CMOS
- 8路输出:HSTL、LVDS或1.8 V CMOS
- 2.5 V或3.3 V单电源供电
AD9576具有多路输出时钟发生器功能,内置两个具有灵活频率转换功能的专用锁相环(PLL)内核,经过优化可用作整个系统的稳定异步时钟源,通过监控冗余晶体(XTAL)输入并实现这些输入之间的自动切换,可在频率容差范围内延长工作寿命,同时将开关感应瞬变降至低点。小数N分频PLL设计基于ADI公司成熟的高性能、低抖动频率合成器产品系列,确保实现较高的网络性能,而整数N分频PLL提供通用型时钟,可用作CPU和现场可编程门阵列(FPGA)参考时钟。
AD9576利用引脚短接为其11路输出时钟在众多可用上电就绪配置中进行选择,只需将外部上拉或下拉电阻连接到适当的引脚编程读取器引脚(PPRx)即可。通过这些引脚可以控制内部分频器,以建立所需的频率转换、时钟输出功能和输入参考功能。这些参数还可以通过串行端口接口(SPI)进行手动配置。
AD9576采用64引脚、9 mm × 9 mm LFCSP封装,只需2.5 V或3.3 V单电源供电。工作温度范围为−40°C至+85°C。
每个OUTx输出都是差分输出,并包含两个引脚:OUTx和OUTx。为简单起见,术语OUTx是指包含这两个引脚的功能输出模块。
应用
- 以太网线路卡、交换机和路由器
- 基带单元
- SATA和PCI Express
- 低抖动、低相位噪声时钟产生
- 异步时钟产生
参考资料
数据手册 1
技术文章 1
3rd Party Solutions 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
AD9576BCPZ | 64-Lead LFCSP (9mm x 9mm x 0.75mm w/ EP) | ||
AD9576BCPZ-REEL7 | 64-Lead LFCSP (9mm x 9mm x 0.75mm w/ EP) |
这是最新版本的数据手册
工具及仿真模型
IBIS 模型 1
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

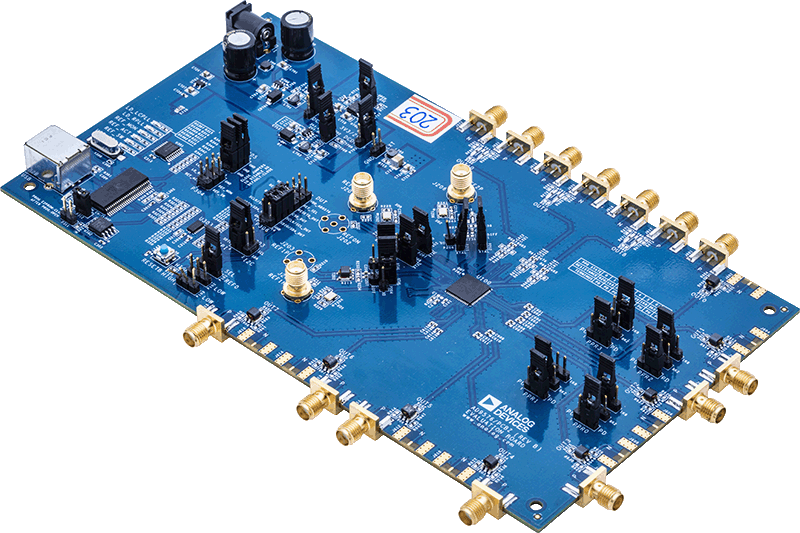

评估套件
