AD9522-5
推荐新设计使用12 LVDS/24 CMOS输出时钟发生器
- 产品模型
- 2
产品详情
- 低相位噪声锁相环（PLL）（欲了解更多信息，请参考数据手册。）
- 12路800 MHz LVDS输出，分为4组（欲了解更多信息，请参考数据手册。）
- 上电时所有输出自动同步
- 可以根据需要手动同步多路输出
- SPI和I2C兼容型串行控制端口

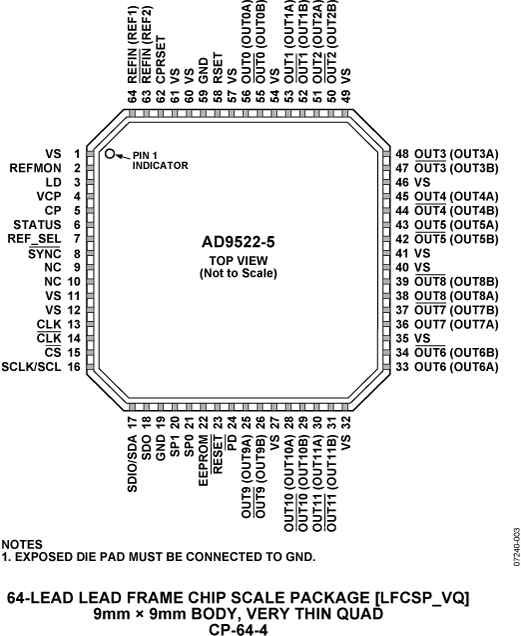

- 64引脚LFCSP
- 非易失性EEPROM存储配置

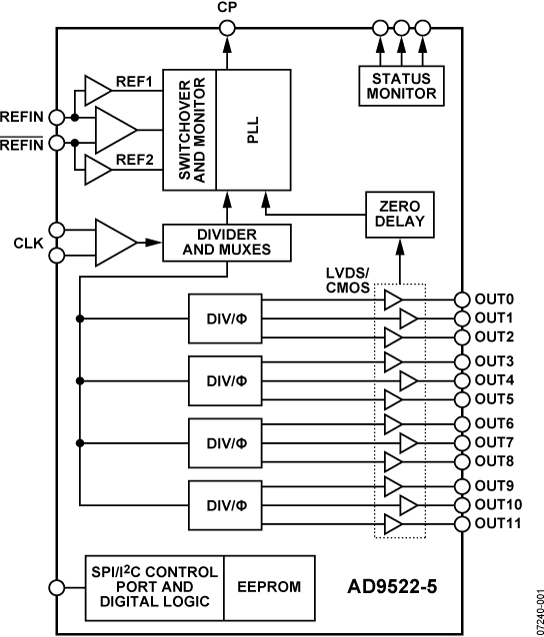

AD9522-51提供多路输出时钟分配功能，具有亚皮秒级抖动性能，并且片内集成锁相环（PLL），可以配合外部VCO使用。
AD9522串行接口支持SPI和I2C®端口。封装内EEPROM可以通过串行接口进行编程，存储用于上电和芯片复位的用户定义寄存器设置。
AD9522具有12路LVDS输出（分为四组）。任一路800 MHz LVDS输出均可重新配置为两路250 MHz CMOS输出。
每组输出具有一个分频器，其分频比（从1至32）和相位（粗调延迟）均可以设置。
AD9522提供64引脚LFCSP封装，可以采用3.3 V单电源供电。外部VCO的工作电压最高可达5.5 V。
AD9522的额定工作温度范围为40°C至+85°C标准工业温度范围。
AD9520-5是AD9522-5的等效产品，采用LVPECL/CMOS驱动器而非LVDS/CMOS驱动器。
1AD9522在本数据手册中泛指AD9522系列的所有器件。但是，使用AD9522-5时，它仅指AD9522系列的该特定器件。
应用
- 低抖动、低相位噪声时钟分配
- SONET、10Ge、10G FC和其它10 Gbps协议的时钟产生和转换
- 前向纠错(G.710)
- 为高速ADC、DAC、DDS、DDC、DUC、MxFE提供时钟
- 高性能无线收发器
- 自动测试设备(ATE)和高性能仪器仪表
- 宽带基础设施
参考资料
数据手册 1
用户手册 1
应用笔记 1
常见问题 1
视频 1
产品选型指南 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| AD9522-5BCPZ | 64-Lead LFCSP (9mm x 9mm w/ EP) | ||
| AD9522-5BCPZ-REEL7 | 64-Lead LFCSP (9mm x 9mm w/ EP) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
6月 26, 2023 - 23_0025 Package Outline Drawing and Data Sheet Revision for Select LFCSP Products in Amkor |
||
| AD9522-5BCPZ | 量产 | |
| AD9522-5BCPZ-REEL7 | 量产 | |
