AD8175

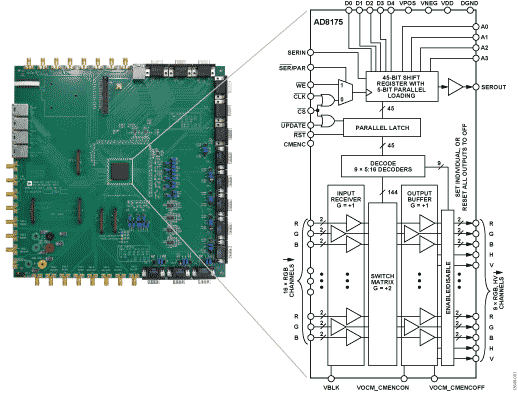

• AD8175/AD8176/AD8177/AD8178的全功能评估板
• 支持单端及差分输入和输出
• 支持RGBHV信号
• 驱动SMA和CAT5电缆
• 可提供解码HV同步输出
• 采用+5 V单电源或±2.5 V双电源供电

AD8175和AD8176均为高速、三通道16 × 9视频交叉点开关矩阵，增益分别为2和4。 AD8175和AD8176均支持1600 × 1200 RGB显示器，刷新率为85 Hz。 AD8175具有 500 MHz带宽、1800 V/μs压摆率、−88 dB串扰和−94 dB隔离性能(5 MHz)。 AD8176具有 450 MHz带宽、1,650 V/μs压摆率、-82 dB串扰和-90 dB隔离性能(5 MHz)。

AD8177和AD8178分别与AD8175和AD8176具有相同的规格，但均为16 × 5视频交叉点开关矩阵。

AD8175、AD8176、AD8177和AD8178支持两种工作模式： 一种是共模(CM)同步信令通过开关传递的差分输入至差分输出模式，一种是CM信令通过开关移除的差分输入至差分输出模式。 输出共模和黑色电平可以通过外部引脚轻松设置。 输出以单端方式与水平和垂直解码输出配合使用，可以直接驱动监视器。

AD8175、AD8176、AD8177和AD8178的独立输出缓冲器可以置于高阻抗状态，从而通过并行交叉点输出来构建更大的阵列。 输入也可实现并行连接。 AD8175、AD8176、AD8177和AD8178提供串行和并行两种编程模式。

AD8175/AD8176/AD8177/AD8178采用完全填充的26 × 16引脚PBGA封装，工作温度范围为−40°C至+85°C扩展工业温度范围。

该用户指南UG-890提供使用AD8175-EVALZ/AD8176-EVALZ/AD8177-EVALZ/AD8178-EVALZ评估板评估AD8175/AD8176/AD8177/AD8178的所有支持文档。 AD8175、AD8176、AD8177和AD8178数据手册中提供更多信息，使用评估板时，应同时参阅数据手册和UG-890。
