AD45048
过期轨到轨上行ADSL线路驱动器
Viewing:
产品详情
- 双通道运算放大器
- 电压反馈
- 宽电源电压范围：3.3 V至24 V
- 轨到轨输出
输出摆幅达到供电轨0.5 V以内(230 mA)
23 V峰峰值差分、 RLOAD = 50 Ω、采用12 V电源
- 高输出电流
- 线性输出电流：230 mA峰值(25 Ω)
- MTPR：-68 dBc（15 dBm，100 Ω电话线）
- 低噪声
电压噪声密度：4.5 nV/√Hz (100 kHz)
电流噪声密度：1.5 pA/√Hz (100 kHz) - 高速
-3 dB带宽：65 MHz (AV = 1)
压摆率：55 V/µs(RLOAD = 25 Ω)

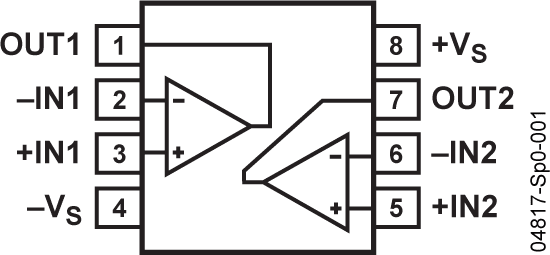

AD45048 ADSL CPE线路驱动器是一款双通道运算放大器，能够驱动高输出电流(230 mA)，具有轨到轨输出级，其摆幅可达供电轨0.5 V以内。AD45048轨到轨输出级的输出电压能力优于典型发射极-跟随器输出级；在ADSL CPE线路驱动应用中，采用12 V单电源供电时，最高可提供23 V峰峰值差分输出电压。低失真、高输出电流和宽输出动态范围，使该器件特别适合驱动ADSL CPE应用中的上行信号。
AD45048采用ADI公司的高速超快速互补双极性高压(XFCB-HV)工艺制造，高带宽和快速压摆率特性使失真和功耗均降至较低。该器件采用标准8引脚SOIC封装，工作温度范围为-40°C至+85°C。
