HMC669

过期

集成故障安全旁路模式的LNA，采用SMT封装，1700 - 2,200 MHz

数据手册

Viewing:

产品详情

噪声系数： 1.4 dB
输出IP3： +29 dBm
增益： 17 dB
故障安全操作：
LNA“无电”时，旁路使能
单电源： +3V或+5V
16引脚3x3mm SMT封装： 9mm²

参考资料

停产数据手册 1

HMC669LP3/HMC669LP3E: GaAs PHEMT MMIC LNA w/Failsafe Bypass Mode, 1700 - 2200 MHz Obsolete Data Sheet 02/09/2015

这是最新版本的数据手册

工具及仿真模型

S-参数 1

HMC669 S-Parameters

评估套件

两个通道，2400MHz TDD应用

立即购买更多内容

产品详情

AD-PZSDR2400TDD-EB是一款2.4GHz TDD模拟模块，设计采用AD9361工作——一款高性能、高度集成的RF收发器，适合3G和4G基站以及测试设备、软件定义无线电等RF应用领域。 AD-PZSDR2400TDD-EB被人们称为首款“RF个性卡”。它插入AES-PZSDRCC-FMC-G载波卡中。 35mm U.FL同轴电缆将此卡连接至PicoZed SDR Z7035/AD9361 SOM，从而可使用AD9361的发射和接收输入。可在wiki网页上查看有关卡及其使用方法、设计封装和相应工作软件的信息。

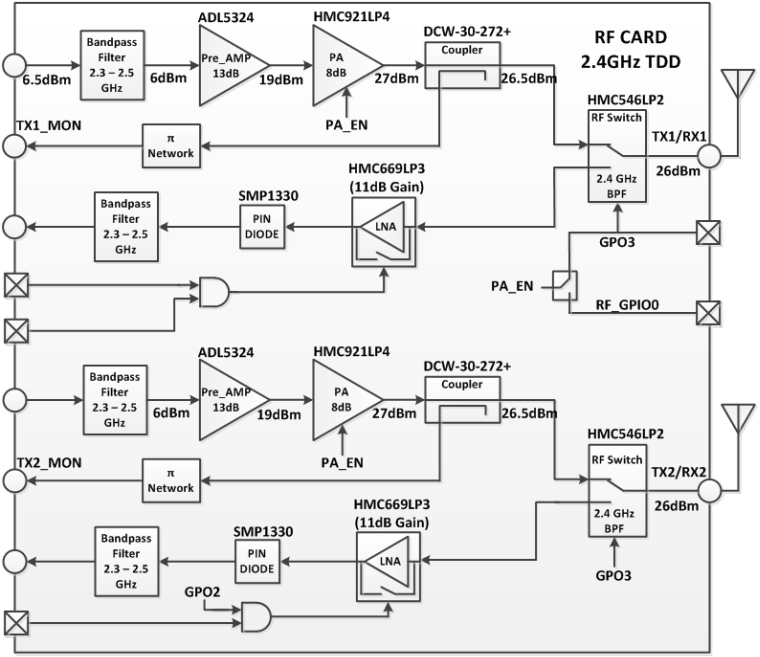

AD-PZSDR2400TDD-EB旨在向用户提供一种调理AD9361的发射或接收信号的路径。 TX或RX路径的选择则通过受FPGA和随附软件控制的200MHz至2.7GHz SPDT开关HMC546来实现。发射路径由2.4GHz滤波器、0.5 W驱动器放大器ADL5324和2 W 功率放大器HMC921组成。接收路径由相同的2.4GHz滤波器以及低损耗LNA HMC669组成。
