DS18B20
量产分辨率可编程设置的1-Wire数字温度计
通过最少的连线实现高精度温度测量，理想用于多传感器测量系统
- 产品模型
- 9
产品详情
- 独特的1-Wire®接口仅占用一个通信端口
- 内置温度传感器和EEPROM减少外部元件数量
- 测量温度范围：-55°C至+125°C (-67°F至+257°F)
- -10°C至+85°C温度范围内测量精度为±0.5°C
- 9位至12位可编程分辨率
- 无需外部元件
- 寄生供电模式下只需要2个操作引脚(DQ和GND)
- 多点通信简化分布式温度测量
- 每个器件具有唯一的64位序列号，存储在器件ROM内
- 用户可灵活定义温度报警门限，通过报警搜索指令找到温度超出门限的器件
- 提供8引脚SO(150 mils)、8引脚µSOP、3引脚TO-92封装
DS18B20数字温度传感器提供9-12位摄氏度温度测量数据，可编程非易失存储器设置温度监测的上限和下限，提供温度报警。DS18B20通过1-Wire®总线通信，只需要一条数据线 (和地线) 即可与处理器进行数据传输。器件可以工作在-55°C至+125°C范围，在-10°C至+85°C范围内测量精度为±0.5°C。此外，DS18B20还可以直接利用数据线供电 (寄生供电)，无需外部电源。
每个DS18B20具有唯一的64位序列号，从而允许多个DS18B20挂接在同一条1-Wire总线。可以方便地采用一个微处理器控制多个分布在较大区域的DS18B20。该功能非常适合HVAC环境控制、楼宇/大型设备/机器/过程监测与控制系统内部的温度测量等应用。
DS18B20 常见问题问答
应用
- 消费类产品
- 工业系统
- 热敏系统
- 温度计
- 温度监控器控制
参考资料
数据手册 2
用户手册 1
应用笔记 1
设计笔记 6
技术文章 18
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| DS18B20+ | TO92 | ||
| DS18B20+PAR | TO92 | ||
| DS18B20+T&R | TO92 | ||
| DS18B20-SL+T&R | TO92 | ||
| DS18B20/GG8 | TO92 | ||
| DS18B20U+ | Micro-MAX, Thin Shrink Small-Outline | ||
| DS18B20U+T&R | Micro-MAX, Thin Shrink Small-Outline | ||
| DS18B20Z+ | Small-Outline IC, Narrow (0.15in) | ||
| DS18B20Z+T&R | Small-Outline IC, Narrow (0.15in) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
4月 14, 2020 - 1998A ASSEMBLY |
||
| DS18B20+ | 量产 | |
| DS18B20+PAR | 量产 | |
| DS18B20+T&R | 量产 | |
| DS18B20-SL+T&R | 量产 | |
| DS18B20/GG8 | 量产 | |
|
1月 22, 2020 - 1998N ASSEMBLY |
||
| DS18B20+PAR | 量产 | |
|
1月 28, 2019 - 1753B ASSEMBLY |
||
| DS18B20U+ | 量产 | |
| DS18B20U+T&R | 量产 | |
|
10月 30, 2020 - 1702R2 ASSEMBLY |
||
| DS18B20Z+ | 量产 | |
| DS18B20Z+T&R | 量产 | |
这是最新版本的数据手册
硬件生态系统
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
| 1-Wire温度传感器 2 | ||
| DS18B20-PAR | 量产 | 线寄生电源数字温度计 |
| DS1822 | 量产 | 经济型、1-Wire数字温度计 |
工具及仿真模型
软件开发 1
IBIS 模型 1
评估套件

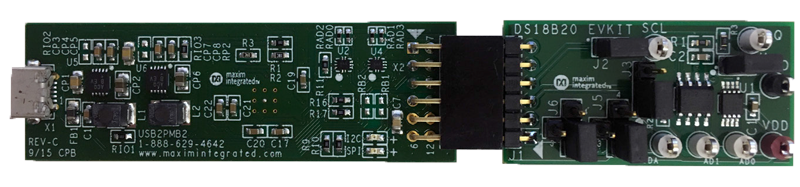

DS18B20 评估系统
DS18B20 评估系统
