ADG1412L

推荐新设计使用

1.5Ω RON,配备1.2V和1.8VJEDEC逻辑的四SPST开关

产品模型
1
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

产品详情

  • 1.5 Ω对电阻±15V双电源,25°C
  • 0.3Ω导通电阻平坦度±15V双电源,25°C
  • 15V (25 C双电源) 时,导通电阻通道间匹配为0.1Ω±°
  • 全定工作电压为±15V、+12V和±5 V
  • ±4.5 V 到 ±16.5 V 双电源供电
  • 5 V 到 16.5 V 单电源供电
  • VL供应低逻辑电平兼容性
  • 符合1.8V JEDEC标准(JESD8-7A)
  • 符合1.2V JEDEC标准(JESD8-12A.01)
  • 轨到轨操作
  • 24 引脚4 mm×4 mm LFCSP

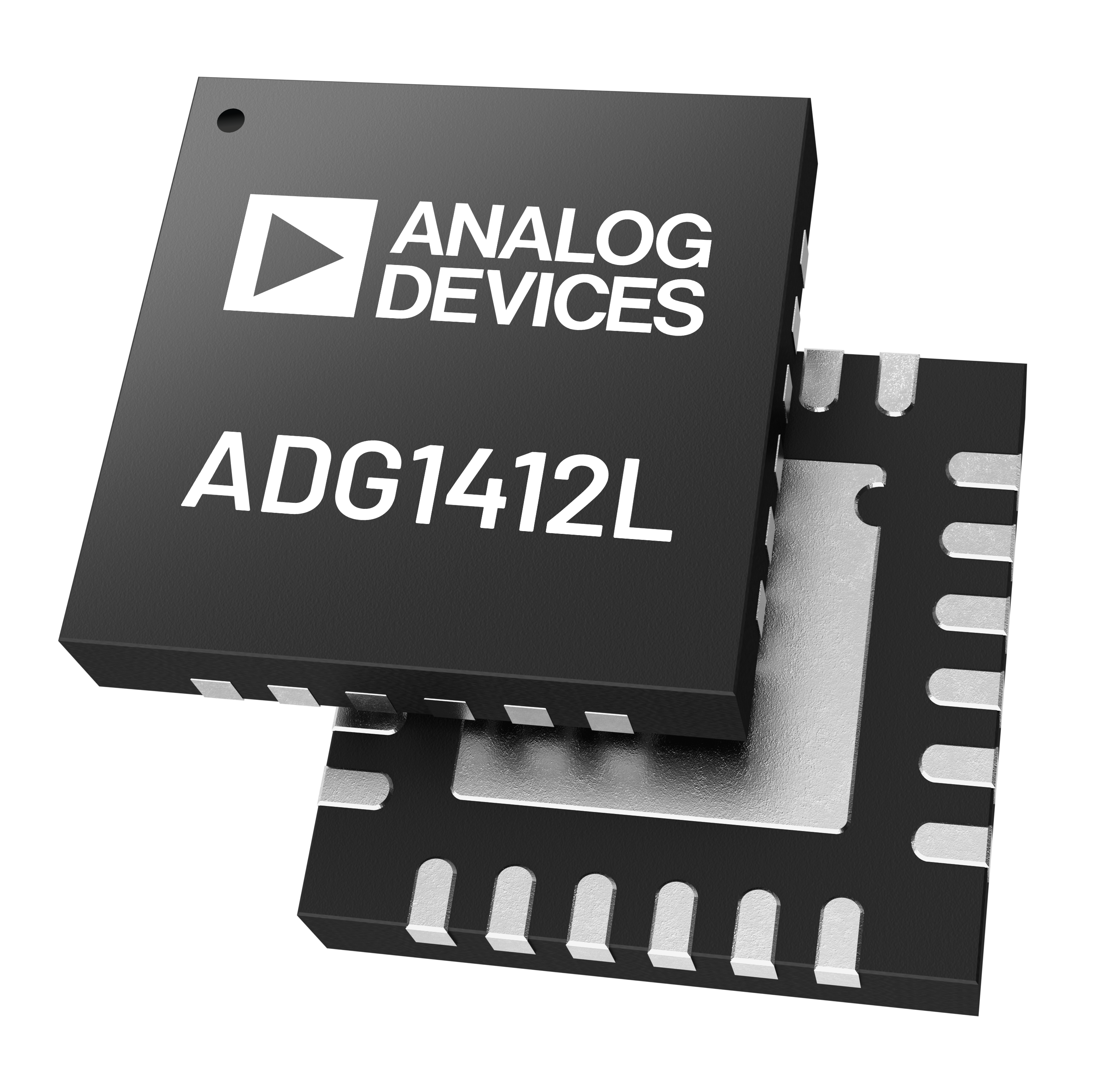

ADG1412L
1.5Ω RON,配备1.2V和1.8VJEDEC逻辑的四SPST开关
ADG1412L Functional Block Diagram ADG1412L Pin Configuration ADG1412L Chip Image
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目
提问

参考资料

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目

工具及仿真模型

LTspice 1


LTspice中提供以下器件型号:

  • ADG1412
  • ADG1412L

IBIS 模型 1

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。


评估套件

eval board
EVAL-ADG1412L

评估符合1.2V和1.8V JEDEC逻辑的ADG1412L 1.5 Ω RONQuad SPST开关

特性和优点

  • 单列直插式接头为现场可编程
    门阵列 (FPGA) 或微控制器 1.2 V 或 1.8V 逻辑输入信号提供了灵活性
  • 要添加无源元件,可采用安装在表面的引脚电阻器或电容器插座
  • SMB连接器插座为输入和输出
    信号提供了灵活性

产品详情

EVAL-ADG1412LEBZ 是 ADG1412L. 的评估板。ADG1412L包含四个独立SPST开关,这些开关用逻辑1接通。在接通时,各个开关在两个方向上具有同等的传导性能,且各开关的输入信号范围可扩展至电源电压的水平。在断开状态下,达到电源电压水平的信号电平将被阻止。

一个外部VL电源引脚为较低的逻辑控制提供逻辑控制灵活性。ADG1412L 符合 1.2 V 和 1.8 V JEDEC 标准。

用户指南中的图 1 显示了 EVAL-ADG1412LEBZ 的典型评估设置。EVAL-ADG1412LEBZ 位于评估板的中心。提供四个测试点和微缩版本B(SMB)插座来连接各个源引脚。三个螺丝端子为设备供电。如果需要,为用户定义的数字电压提供一个5引脚接头。

ADG1412L 的完整规格可在 Analog Devices, Inc. 提供的 ADG1412L 数据表中找到,使用 EVAL-ADG1412LEBZ时应结合用户指南进行查阅。

EVAL-ADG1412L
评估符合1.2V和1.8V JEDEC逻辑的ADG1412L 1.5 Ω RONQuad SPST开关

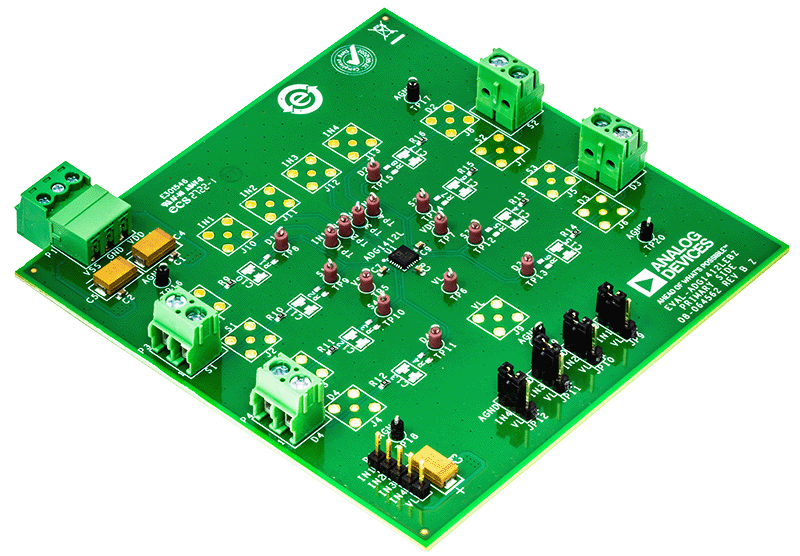

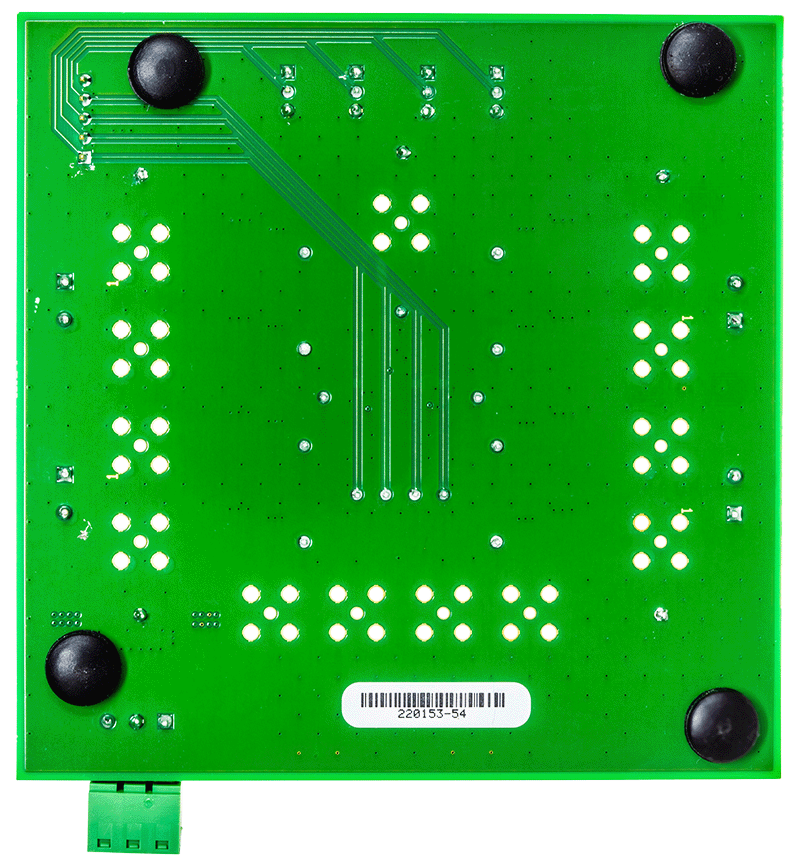

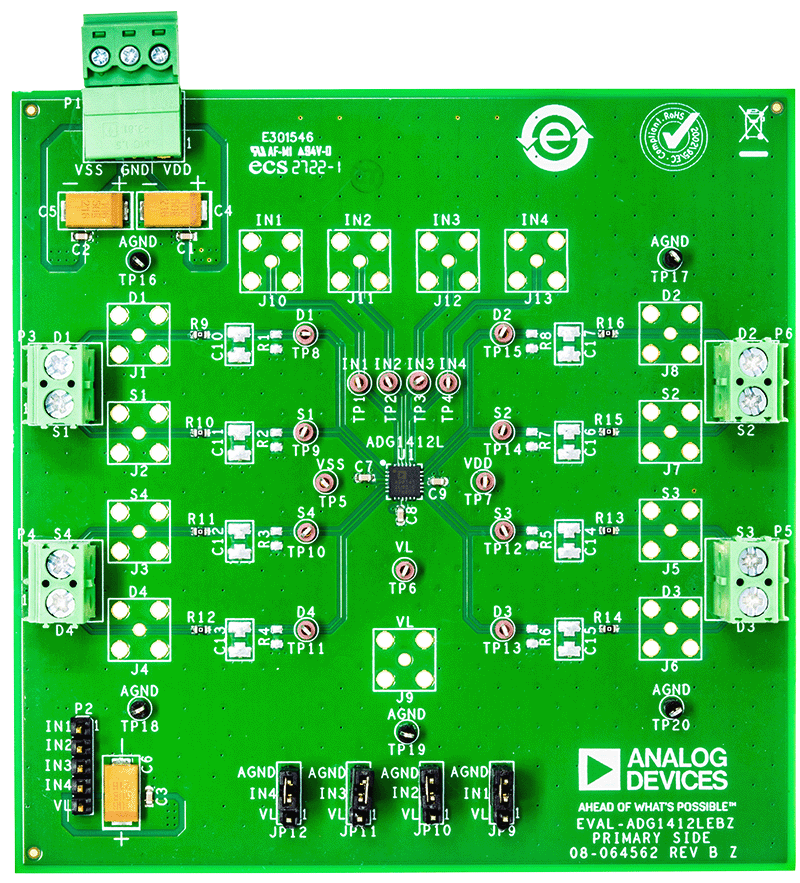

EVAL-ADG1412LEBZ Evaluation Board EVAL-ADG1412LEBZ Evaluation Board - Top View EVAL-ADG1412LEBZ Evaluation Board - Bottom View
