AD7606x 系列

AD7606/AD7606-6/AD7606-4分别是16位、8/6/4通道同步采样模数数据采集系统(DAS)。各器件均内置模拟输入箝位保护、二阶抗混叠滤波器、采样保持放大器、16位电荷再分配逐次逼近模数转换器(ADC)、灵活的数字滤波器、2.5 V基准电压源、基准电压缓冲以及高速串行和并行接口。

AD7606/AD7606-6/AD7606-4采用5 V单电源供电，可以处理±10 V和±5 V真双极性输入信号，同时所有通道均能以高达200 kSPS的吞吐速率采样。输入箝位保护电路可以耐受高达±16.5 V的电压。无论以何种采样频率工作，AD7606的模拟输入阻抗均为1 MΩ。它采用单电源工作方式，具有片内滤波和高输入阻抗，因此无需驱动运算放大器和外部双极性电源。AD7606/AD7606-6/AD7606-4抗混叠滤波器的3 dB截止频率为22 kHz；当采样速率为200 kSPS时，它具有40 dB抗混叠抑制特性。灵活的数字滤波器采用引脚驱动，可以改善信噪比(SNR)，并降低3 dB带宽。

• 电力线监控和保护系统
• 多相电机控制
• 仪表和控制系统
• 多轴定位系统
• 数据采集系统(DAS)



AD7606B 是一款 16 位同步采样模拟-数字数据采集系统 (DAS)，具有 8 个通道，每个通道包含模拟输入钳位保护、可编程增益放大器 (PGA)、低通滤波器、16 位逐次逼近寄存器 (SAR) 和模数转换器 (ADC)。AD7606B 还包含灵活的数字滤波器、低漂移、2.5 V 精密基准电压源和基准电压缓冲器，用于驱动 ADC 以及灵活的并行和串行接口。

AD7606B 采用 5 V 单电源供电，在所有通道以 800 kSPS 的吞吐量采样时，可提供 ±10 V、±5 V 和 ±2.5 V 的真正双极输入范围。输入钳位保护可承受高达 ±21 V 的电压。AD7606B 具有 5 MΩ 模拟输入阻抗，当输入信号断开并通过 10 kΩ 外部电阻器接地时，导致小于 20 LSB 的双极零代码。由于采用单电源供电、片内滤波和高输入阻抗，因此无需外部驱动运算放大器（这些放大器需要双极性电源）。对于吞吐率较低的应用，AD7606B 灵活数字滤波器可用于提高噪声性能。

在硬件模式下，AD7606B 与 AD7606 完全兼容。在软件模式下，可以使用以下高级功能：

• 附加的 ±2.5 V 模拟输入范围。
• 每通道可选模拟输入范围（±10 V、±5 V 和 ±2.5 V）。
• 附加的过采样 (OS) 选项，高达 OS × 256。
• 每通道系统相位、系统失调和系统增益校准。
• 模拟输入开路检测器。
• 诊断多路复用器。
• 监测功能（串行外设接口 (SPI) 无效读/写、循环冗余校验 (CRC)、过压和欠压事件、持续忙碌监视器和复位检测）。

请注意，在整个数据手册中，多功能引脚（例如 RD/SCLK 引脚）可能使用引脚全称或引脚的单一功能指代，例如 SCLK 引脚（当仅与该功能相关时）。

应用

• 电力线路监控
• 保护继电器
• 多相电机控制
• 仪器仪表和控制系统
• 数据采集系统

AD7606C-16是一款8通道16位同步采样模数数据采集系统(DAS)。每个通道均包含模拟输入箝位保护、可编程增益放大器(PGA)、低通滤波器(LPF)和16位逐次逼近寄存器(SAR)模数转换器(ADC)。AD7606C-16还包含灵活的数字滤波器、低漂移、2.5 V精密基准电压源和用于驱动ADC的基准电压源缓冲区，以及灵活的并行和串行接口。AD7606C-16采用5 V单电源供电，在所有通道以1 MSPS的吞吐量采样时，可适应以下输入范围：

• 双极单端：±12.5 V, ±10 V, ±6.25 V, ±5 V, 和 ±2.5 V
• 单极单端：0 V 至 12.5 V, 0 V 至 10 V, 和 0 V 至 5 V
• 双极差分：±20 V, ±12.5 V, ±10 V 和 ±5 V

输入箝位保护可承受高达±21 V的电压。由于采用单电源供电、片内滤波和高输入阻抗，因此无需外部驱动运算放大器（这些放大器需要双极电源）。对于吞吐率较低的应用，AD7606C-16灵活数字滤波器可用于提高噪声性能。在硬件模式下，AD7606C-16与AD7606和AD7606B完全兼容。在软件模式下，可以使用以下高级功能：

• 每个通道可选择模拟输入范围，并提供附加范围
• 每个通道可选择高带宽模式 (220 kHz)
• 附加的过采样选项，过采样率高达 256。
• 每通道的系统增益校准、系统失调和系统相位。
• 模拟输入开路检波器
• 诊断多路复用器
• 监测功能（串行外设接口(SPI)无效读和写、循环冗余校验(CRC)、持续忙碌监视器和复位检测）

请注意，在整篇数据手册中，多功能引脚（例如 RD/SCLK 引脚）由整个引脚名称或引脚的单个功能表示，例如SCLK引脚（表示仅与此功能相关）。

应用

• 电力线路监控
• 保护继电器
• 多相电机控制
• 仪器仪表和控制系统
• 数据采集系统

AD7606C-18是一款18位、同步采样、模数转换数据采集系统(DAS)，具有八个通道。每个通道均包含模拟输入箝位保护、可编程增益放大器(PGA)、低通滤波器(LPF)和18位逐次逼近寄存器(SAR)模数转换器(ADC)。AD7606C-18还包含灵活的数字滤波器、低漂移、2.5 V精密基准电压源和用于驱动ADC的基准电压源缓冲区，以及灵活的并行和串行接口。

AD7606C-18采用5 V单电源供电，在所有通道以1 MSPS的吞吐量采样时，可适应以下输入范围：

• 双极单端：±12.5 V、±10 V、±6.25 V、±5 V和±2.5 V
• 单极单端：0 V至12.5 V、0 V至10 V和0 V至5 V
• 双极差分：±20 V、±12.5 V、±10 V和±5 V

输入箝位保护可承受高达±21 V的电压。由于采用单电源供电、片内滤波和高输入阻抗，因此无需外部驱动运算放大器（这些放大器需要双极电源）。对于吞吐率较低的应用，AD7606C-18灵活数字滤波器可用于提高噪声性能。

在硬件模式下，AD7606C-18与AD7608和AD7609完全兼容。在软件模式下，可以使用以下高级功能：

• 每个通道可选择模拟输入范围，并提供附加范围
• 每个通道可选择高带宽模式(220 kHz)
• 附加的过采样选项，过采样率高达256。
• 每通道的系统增益、系统失调和系统相位校准。
• 模拟输入开路检波器
• 诊断多路复用器
• 监测功能（串行外设接口(SPI)无效读和写、循环冗余校验(CRC)、持续忙碌监视器和复位检测）

请注意，在整个数据手册中，多功能引脚（例如 RD/SCLK 引脚）可能使用引脚全称或引脚的单一功能指代，例如 SCLK 引脚（当仅与该功能相关时）。

应用

• 电力线路监控
• 保护继电器
• 多相电机控制
• 仪器仪表和控制系统
• 数据采集系统

AD7607是一款14位同步采样模数数据采集系统(DAS)。 该器件内置模拟输入箝位保护、二阶抗混叠滤波器、跟踪保持放大器、14位电荷再分配逐次逼近型模数转换器(ADC)、灵活的数字滤波器、2.5 V基准电压源、基准电压缓冲以及高速串行和并行接口。

AD7607采用5 V单电源供电，可以处理±10 V和±5 V真双极性输入信号，同时所有通道均能以高达200 kSPS的吞吐速率采样。 输入箝位保护电路可以耐受高达±16.5 V的电压。无论以何种采样频率工作，AD7607的模拟输入阻抗均为1 MΩ。 它采用单电源工作方式，具有片内滤波和高输入阻抗，因此无需驱动运算放大器和外部双极性电源。 AD7607抗混叠滤波器的3 dB截止频率为22 kHz；当采样速率为200 kSPS时，它具有40 dB抗混叠抑制特性。 灵活的数字滤波器采用引脚驱动，可以简化外部滤波。

应用

• 电力线监控和保护系统
• 多相电机控制
• 仪表和控制系统
• 多轴定位系统
• 数据采集系统(DAS)

AD7608是一款18位、8通道同步采样模数数据采集系统(DAS)，该器件内置模拟输入箝位保护、二阶抗混叠滤波器、采样保持放大器、18位电荷再分配逐次逼近模数转换器(ADC)、灵活的数字滤波器、2.5 V基准电压源、基准电压缓冲以及高速串行和并行接口。

AD7608采用5 V单电源供电，可以处理± 10 V和±5 V真双极性输入信号，同时所有通道均能以高达200 kSPS的吞吐速率采样。

输入箝位保护电路可以耐受高达±16.5 V的电压。无论以何种采样频率工作，AD7608的模拟输入阻抗均为1 MΩ。它采用单电源工作方式，具有片内滤波和高输入阻抗，因此无需驱动运算放大器和外部双极性电源。AD7608抗混叠滤波器的3 dB截止频率为22 kHz；当采样速率为200 kSPS时，它具有40 dB抗混叠抑制特性。灵活的数字滤波器采用引脚驱动，可以改善信噪比(SNR)，并降低3 dB带宽。

• 电力线监控和保护系统
• 多相电机控制
• 仪器仪表和控制系统
• 多轴定位系统
• 数据采集系统(DAS)

AD7609是一款18位、8通道、真差分、同步采样模数数据采集系统(DAS)。该器件内置模拟输入箝位保护、二阶抗混叠滤波器、采样保持放大器、18位电荷再分配逐次逼近模数转换器(ADC)、灵活的数字滤波器、2.5 V基准电压源、基准电压缓冲以及高速串行和并行接口。

AD7609采用5 V单电源供电，可以处理±20 V和±10 V真双极性差分输入信号，同时所有通道均能以高达200 kSPS的吞吐速率采样。输入箝位保护电路可以耐受每个模拟输入引脚上最高达±16.5 V的电压。无论以何种采样频率工作，AD7609的模拟输入阻抗均为1 MΩ。它采用单电源工作方式，具有片内滤波和高输入阻抗，因此无需驱动运算放大器和外部双极性电源。AD7609抗混叠滤波器的-3 dB截止频率为32 kHz；当采样速率为200 kSPS时，它具有40 dB抗混叠抑制特性。灵活的数字滤波器采用引脚驱动，可以改善信噪比(SNR)，并降低-3 dB带宽。

应用

• 电力线监控和保护系统
• 多相电机控制
• 仪器仪表和控制系统
• 多轴定位系统
• 数据采集系统(DAS)

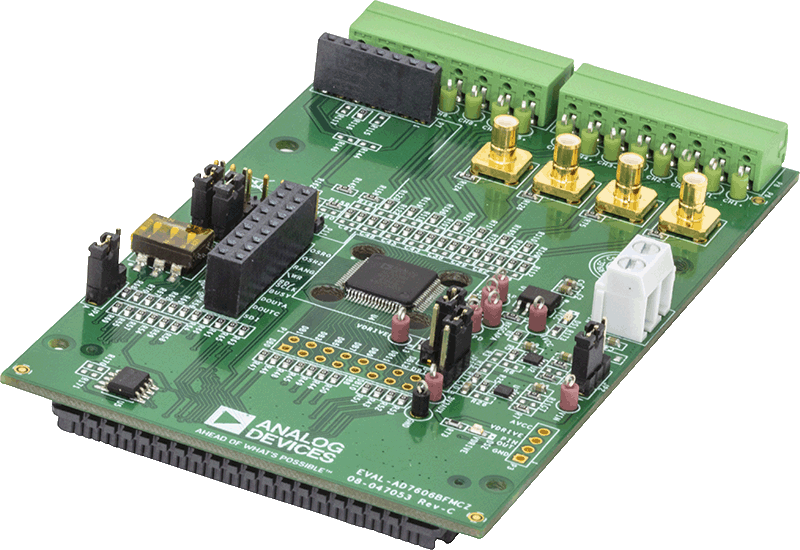

EVAL-AD7606BFMCZ 是一款功能完备的评估板，允许用户轻松评估 AD7606B 模数转换器 (ADC) 的功能。EVAL-AD7606BFMCZ 可以由系统演示平台控制器板 (EVAL-SDP-CH1Z (SDP-H1)) 进行控制。利用 EVAL-SDP-CH1Z (SDP-H1)，可以使用 AD7606B 评估软件通过 PC 的 USB 端口来控制 EVAL-AD7606BFMCZ。可以从 AD7606B 产品页面下载该软件。

板载组件包含 ADP7118 5 V 低噪声低压差稳压器 (LDO) 和 ADR4525 高精度带隙基准电压源。

AD7606B 数据手册中提供了有关 AD7606B 的完整数据，必须同时参阅该数据手册和本用户指南。SDP-H1 产品页面上提供了有关 EVAL-SDP-CH1Z 的完整详细信息。

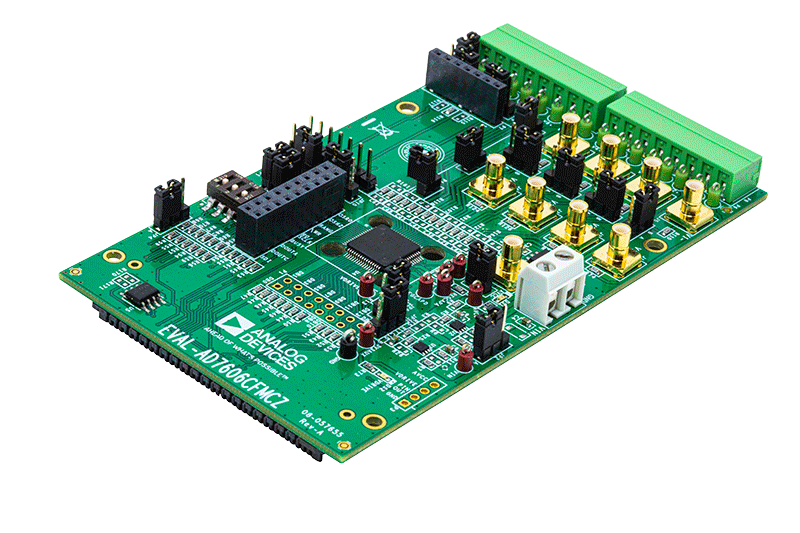

EVAL-AD7606CFMCZ是一款全功能评估板，便于用户评估AD7606C-18和AD7606C-16模数转换器(ADC)的全部特性。EVAL-AD7606CFMCZ由EVAL-SDP-CH1Z (SDP-H1)系统演示平台(SDP)进行控制。SDP-H1可通过PC的USB端口并使用分析|控制|评估(ACE)软件来控制EVAL-AD7606CFMCZ，ACE软件可从ACE软件页面或AD7606C-18或AD7606C-16产品页面下载。

板载元件包括ADP7118 5 V和3.3 V低噪声、低压差(LDO)线性稳压器和ADR4525高精度、带隙基准电压源。

本用户指南中的图1所示为评估板的实物照片。该评估板上的印刷型号为EVAL-AD7606CFMCZ。

有关AD7606C-18和AD7606C-16的完整详情，请参见AD7606C-18和AD7606C-16数据手册，使用EVAL-AD7606CFMCZ时必须同时参阅该用户指南与数据手册。此外，有关SDP-H1的全部详细信息，请访问SDP-H1产品页面。

在整个用户手册中，EVAL-AD7606CFMCZ指EVAL-AD7606C18FMCZ或EVAL-AD7606C16FMCZ。

EVAL-AD7609EDZ 是针对 AD7609 的功能完备的评估套件。该评估板以独立模式运行或与转换器评估和开发板 EVAL-CED1Z 结合使用。与转换器评估和开发板结合使用时，用户可通过提供的软件对该 ADC 的性能进行详细分析。该软件附带技术说明，其中描述了独立运行或与转换器评估和开发板结合使用时对评估板的操作和设置。
